Default Connector C101 end view diagram?

Can anyone here provide an inline harness connector end view diagram for a 2002 Blazer?

TIA, BT

Old Aug 14, 2015 | 12:12 PM
  #2
CWBDDSPC's Avatar
Senior Member
Joined: Oct 2013
Posts: 548
From: Iowa
CWBDDSPC is on a distinguished road
Default

Does this help at all?

pinout needed please - S-10 Forum

Old Aug 14, 2015 | 02:31 PM
  #3
LesMyer's Avatar
Moderator
Joined: Oct 2014
Posts: 4,336
From: North Central Indiana
LesMyer will become famous soon enoughLesMyer will become famous soon enough
Default

Originally Posted by blazertom
Can anyone here provide an inline harness connector end view diagram for a 2002 Blazer?

TIA, BT

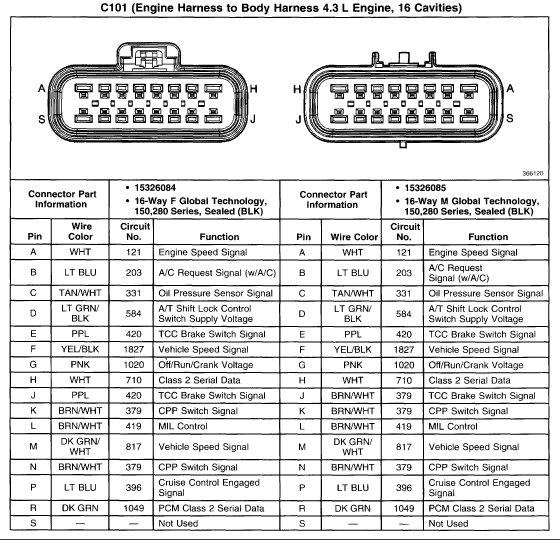

This is 2001 Blazer - 16 cavities.


Attached Thumbnails Connector C101 end view diagram?-89305334_zpsae76628f.jpg

Last edited by LesMyer; Aug 14, 2015 at 02:34 PM.
Old Aug 14, 2015 | 02:34 PM
  #4
blazertom's Avatar
Thread Starter
|
Beginning Member
Joined: Dec 2004
Posts: 47
blazertom is an unknown quantity at this point
Default

Thanks for your reply CWBDDSPC!

Unfortunately, that's the same diagram I have in my 1998 SM. Apparently by 2002, C101 had doubled in size with terminal connections or cavities.

Still looking for a C101 diagram for a 2002 S10 4.3 4x4.

BT

Old Aug 14, 2015 | 02:37 PM
  #5
blazertom's Avatar
Thread Starter
|
Beginning Member
Joined: Dec 2004
Posts: 47
blazertom is an unknown quantity at this point
Default

Thanks a bunch Les! That looks more like it and should be the same as my 2002.

BT
